TVS与ESD的区别

发布日期:2022-10-08 10:59:30浏览次数:1901次

TVS的功能和选择之前已经介绍过了,那么它和ESD有什么区别呢?什么时候选择TVS?什么时候选择ESD?下面我们来介绍一下它们的区别,请大家看看。

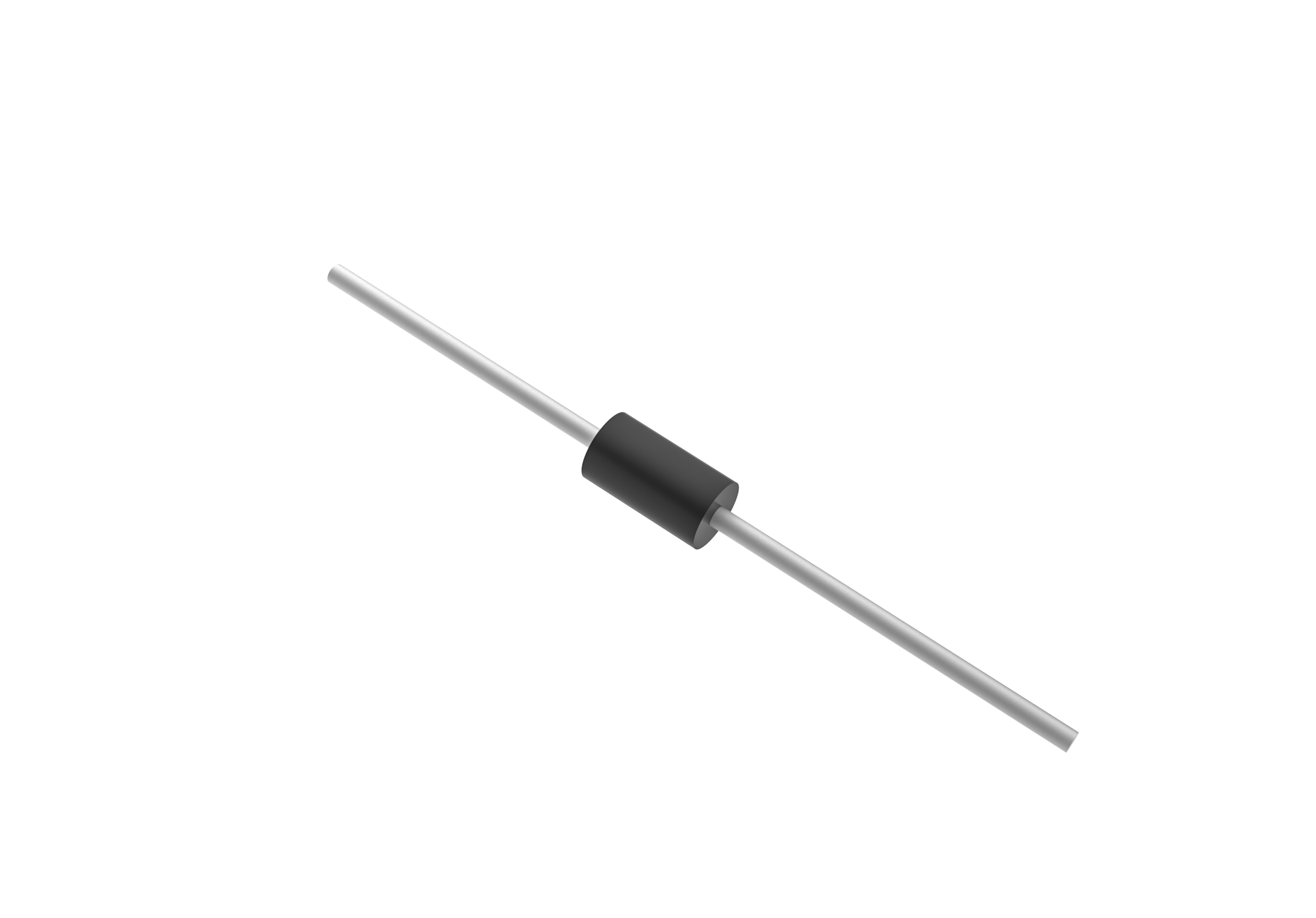

瞬态抑制二极管,又称TVS管、TVS二极管或瞬变二极管,是一种新型的高效电路保护装置,响应时间快(亚纳秒),具有较高的浪涌吸收能力。当其两端受到瞬时高能量冲击时,TVS管可以将两端之间的阻抗从高阻抗转变为低阻抗,这样就能够吸收一个瞬时大电流,将两端的电压钳制在预定值上,保护后面的电路元件不受瞬态高压峰尖峰脉冲的冲击。

TVS管和ESD管的工作原理其实是一样的,都是齐纳二极管原理,但在功率、应用场合、包装形式等方面完全不同,可以体现在以下几个方面:

1,ESD二极管的主要功能是防静电,但防静电要求电容值较低,一般在1-3.5PF之间;但TVS管的电容值却相对较高。

2,它们的应用场景不同,板级保护主要采用ESD二极管;TVS管主要用于初级和次级保护。

3,在选择ESD静电二极管时,更注重ESD二极管的ESD rating(HBM/MM)和IEC600-4-2的LEVEL。高速USB和I/O非常重视ESD二极管的C;但选择TVS管时,主要看的还是它的功率和封装。
