TVS二极管的详情解析之AK1-076C

发布日期:2022-09-30 11:35:52浏览次数:1855次

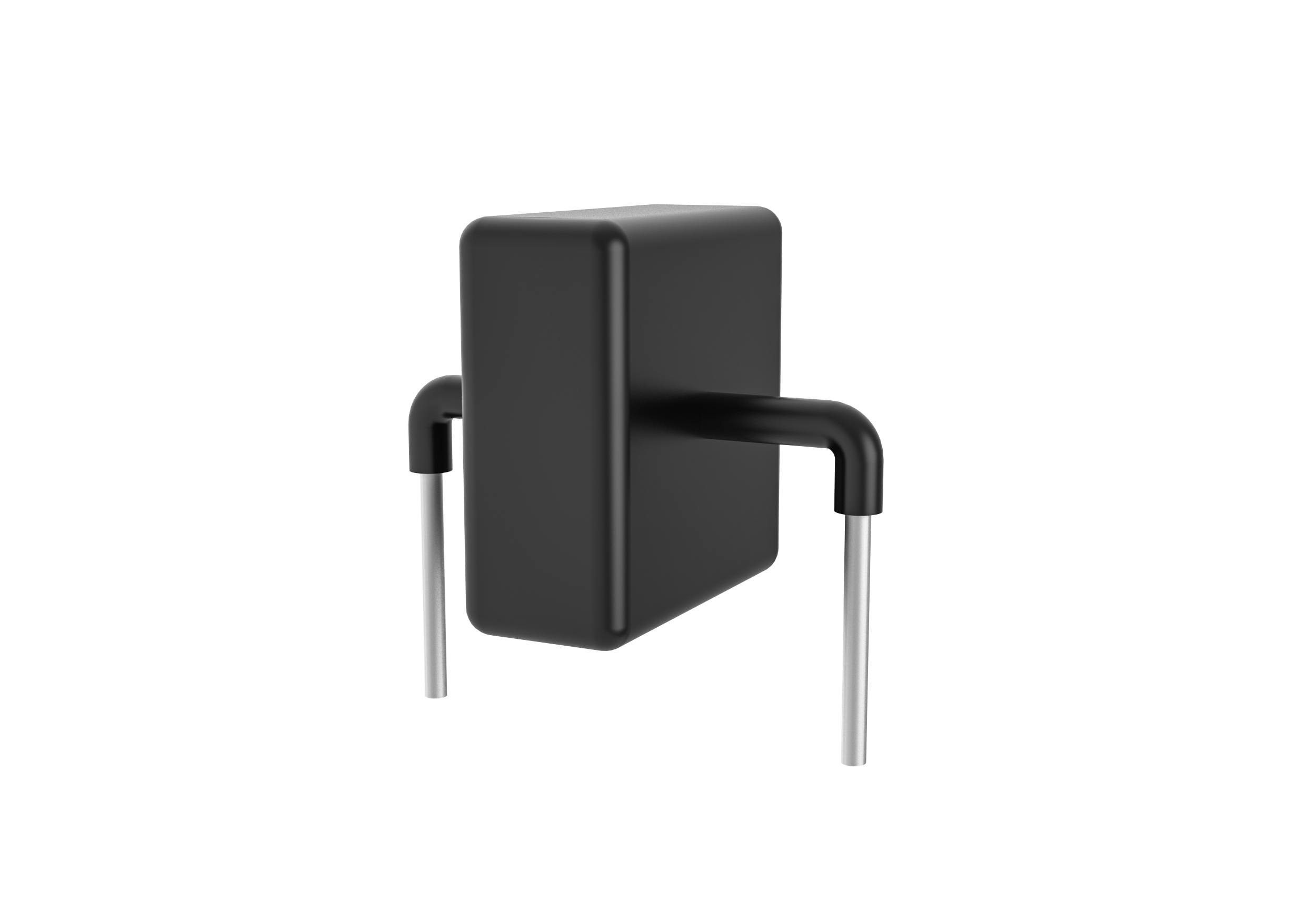

AK1系列大电流双向瞬态抑制器是设计用于交流线路保护和大功率直流母线夹紧应用。这些设备提供双向端口保护,它们提供的夹紧电压低于雪崩电压。因此,任何由于电流传导增加而引起的电压上升都被控制到最小值,提供可能的最佳保护水平。它们还可以串联和/或并行连接,以创建非常高容量的保护解决方案。



它拥有以下特点:

◇  无卤素。

◇  是双向的。

◇  低坡度阻力。

◇ RoHS兼容。

◇  非常低的夹紧电压。

◇  急剧击穿电压。

◇  玻璃钝化结。

◇  快回技术,具有优越的夹紧系数。

◇  高温波焊:端子处265℃/10s。

◇  满足MSL第1级,每J-STD-020,LF最大峰值为260℃。

◇  端子:镀焊,根据J-STD-002可焊。

◇  IEC61000-4-2(ESD)±30kV(空气),±30kV(触点)



在温度25℃、Tp=10/1000μs下,AK1-076C电压电流典型参数如下:

工作电压:76V

钳位电压:140V

击穿电压:85V-95V

峰值脉冲电流:1000A

漏电流:10uA

封装形式:AK

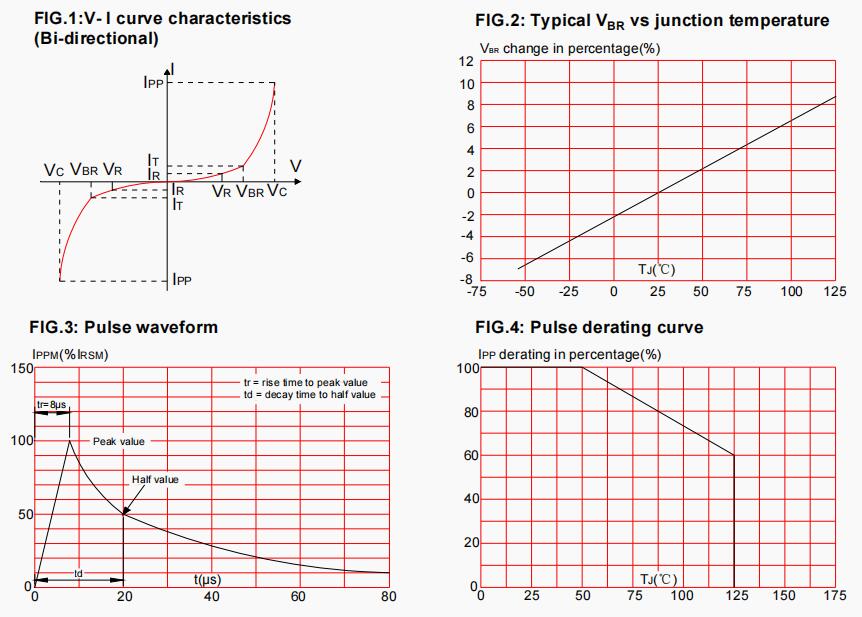

下面是它在TA=25℃的情况下的评级和V-I特性曲线图:
